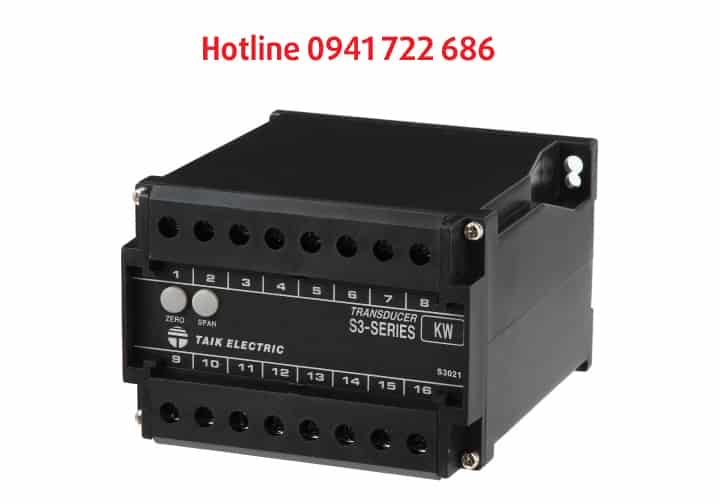

Bộ chuyển đổi tín hiệu S3-WD-3-515V4BN

Thiết bị Taik S3-WD-3-515V4BN là một bộ chuyển đổi tín hiệu (Transducer) đo công suất phản kháng (Wattless Power/VAR) loại 3 pha 3 dây cân bằng (3-Phase 3-Wire Balanced). Đây là dòng thiết bị công nghiệp chất lượng cao thường dùng trong các hệ thống điện động lực.

Thông số kỹ thuật Taik S3-WD-3-515V4BN

Đặc tính	Chi tiết kỹ thuật
Thương hiệu	Taik (Đài Loan)
Mã sản phẩm	S3-WD-3-515V4BN
Loại đo lường	Công suất phản kháng (Reactive Power – VAR)
Hệ thống kết nối	3 pha 3 dây, tải cân bằng (3Ø 3W Balanced)
Đầu vào dòng điện (Input A)	5A (từ biến dòng CT)
Đầu vào điện áp (Input V)	110V AC (Thường dùng cho hệ thống qua biến áp đo lường PT)
Đầu ra (Output)	4 – 20mA DC
Nguồn cấp (Auxiliary Power)	AC 220V (Phổ biến cho lưới điện Việt Nam)
Độ chính xác	±0.5% RO (tại 23°C ±2°C)

S3-WD: Dòng Transducer đo công suất phản kháng (Wattless/VAR).
Bộ chuyển đổi công suất Taik S3-WD
3: Hệ thống 3 pha 3 dây (3-Phase 3-Wire).
5: Ngõ vào dòng điện định mức là 5A.
1: Ngõ vào điện áp định mức là 110V.
5: Tần số hoạt động 50Hz.
V4: Tín hiệu ngõ ra là dòng điện 4-20mA.
B: Nguồn nuôi thiết bị (Auxiliary Power) là AC 220V.
N: Loại vỏ hoặc thiết kế tiêu chuẩn của hãng.
Khả năng cách ly: Cách ly hoàn toàn giữa đầu vào, đầu ra và nguồn nuôi, giúp bảo vệ các thiết bị điều khiển (PLC, Scada) phía sau.
Thiết kế: Dạng gắn thanh ray (DIN rail), nhỏ gọn, dễ lắp đặt trong tủ điện.
Ứng dụng: Theo dõi công suất phản kháng để điều khiển bù công suất (tụ bù), tối ưu hóa hệ số công suất $cos \phi$ và tránh bị phạt tiền điện năng phản kháng.
